Měřící transformátory podle typové velikosti

Provedení Maximální
vnitřní otvor		 Šířka transformátoru
60 mm  85 mm 90 mm 130 mm
Závitové   CLB 0.6  /  1-10 A CLA 1 S /  1-15 A CLB 0.9  /  1-15 A
    CLA 1  /  10-250 A
Násuvné 20 x 10 mm CLB 2.6  /  50-500 A
Ø     22 mm CLB 22R.6  /  50-600 A
30 x 10 mm CLB 3.6  /  50-750 A   CLB 3.9  /  50-300 A
32 x 10 mm CLB 32.6  /  75-750 A
40 x 10 mm CLB 4.6  /  100-800 A CLA 2  /  50-800 A CLB 4.9  /  50-800 A
50 x 10 mm     CLB 5.9  /  75-1000 A
60 x 10 mm     CLB 6.9  /  125-1000 A
80 x 10 mm       CLA 3  /  300-2000 A
100 x 10 mm       CLB 10  /  400-3000 A
 Atypické Atypická provedení CT nejsou rozměrově omezena a jejich parametry lze přizpůsobit přání zákazníka.


Příslušenství

CLA CLB

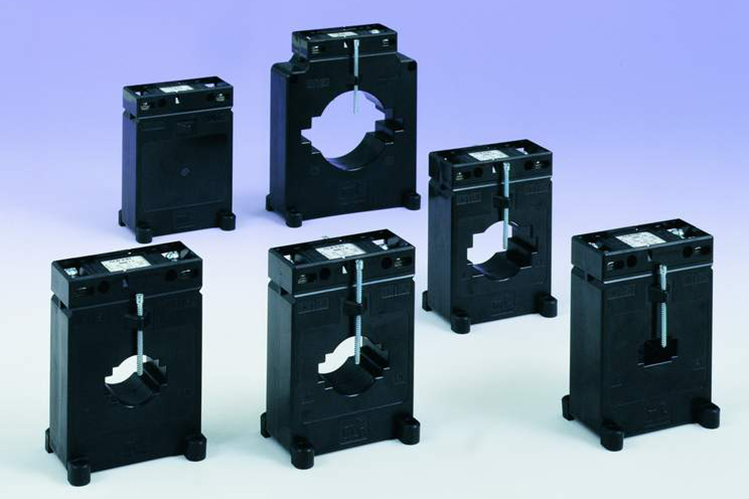

Měřicí transformátory proudu typ CLA a CLB vnitřního provedení s plastovou izolací

Přístrojové transformátory proudu nízkého napětí typů CLA a CLB jsou určeny k použití v rozvodných zařízeních nízkého napětí (s izolačním napětím do 750 V) se jmenovitými primárními proudy v rozmezí 1 - 3000 A. Standardní hodnota jmenovitého sekundárního proudu transformátoru je 5 A, lze však dodat i provedení se sekundárním proudem 1 A. Třídy přesnosti 0,5 - 0,5S - 1 - 3 jsou určeny pro obvody měření; tyto transformátory mají nadproudové číslo (n)<5, resp. <10. Podle konkrétního požadavku odběratele lze dodat i transformátory v lepších třídách přesnosti (0,1 - 0,2 - 0,2S) nebo v třídách přesnosti 5P či 10P pro obvody jištění s větším nadproudovým činitelem. Je taktéž možné vyrobit transformátory s rozšířeným proudovým rozsahem (150%, 200%).

Transformátory jsou zapouzdřeny v plastové pouzdře z vysoce kvalitního nehořlavého plastu. Použité materiály odpovídají třídě tepelné izolace E.

Sekundární svorky s kontaktními šrouby M5 umožňují připojení vnějších obvodů vodiči maximálního průřezu 5 mm2 (průměr drátu 2,5 mm). Sekundární svorky je možné zakrýt plastovým krytem a následně zaplombovat.

Pro montáž transformátorů jsou standardně dodávány upevňovací patky a šrouby pro upevnění na proudovou sběrnici. Některé typy transformátorů (CLB *.6) mohou být na vyžádání dodávány s plastovou upevňovací příchytkou pro uchycení na normalizovanou lištu DIN–35mm.

Transformátory řady CLA i CLB splňují požadavky ČSN EN 61869-2, IEC 61869-2 (a samozřejmě starších ČSN 35 1360, ČSN 35 1301, ČSN EN 60044-1, IEC 60044-1 a IEC 185), jakož i většiny zahraničních norem. Typové řady transformátorů CLA i CLB jsou schválené pro měření a účtování spotřeby elektrické energie Českým metrologickým institutem (řada CLA pod číslem TCM 212/93-1619, řada CLB pod číslem TCM 212/19-5694), transformátory je možné dodat ověřené (ocejchované) nebo je možné je zkalibrovat. Úřední ověření (cejchování) můžeme od roku 2005 provést prostřednictvím vlastního Autorizovaného metrologického střediska (AMS), které bylo Úřadem pro technickou normalizaci, metrologii a státní zkušebnictví autorizováno pro ověřování měřících transformátorů proudu, s přidělenou úřední značkou K s evidenčním číslem 128.

Další technické parametry a rozměry jednotlivých provedení transformátorů CLA a CLB jsou specifikovány na stránkách jednotlivých produktů. Po dohodě s výrobcem je však samozřejmě možné parametry upravit podle konkrétních požadavků zákazníka.

Typové řady přístrojových transformátorů proudu CLA a CLB jsou navrženy v souladu s ČSN EN 61869-2 i IEC 61869-2 a odpovídají nejnovějším mezinárodním trendům v této oblasti.

Všechny transformátory CLA i CLB jsou seizmicky odolné a vhodné pro použití v jaderných elektrárnách (podle kategorizace zařízení ETE vyhovují kategorii 1a).



Charakteristické technické vlastnosti transformátorů

Provozní podmínky Vnitřní prostory bez kondenzace vody
Teplota okolí -25oC až 40oC
Teplotní kategorie izolace E
Jmenovitý trvalý tepelný proud 1,2-1,5 x IN, max. 3600 A
Jmenovitý primární proud 1 - 3 000 A
Jmenovitý sekundární proud 5 A nebo 1 A
Jmenovitý krátkodobý tepelný proud Ith 60 x IN
Jmenovitý dynamický proud Idyn 2,5 x Ith
Maximální dovolené oteplení sekundárního vinutí 75 K
Jmenovitá izolační hladina podle ČSN 35 1360 0,75 kV
Jmenovitá izolační hladina podle ČSN EN 61869-2 0,72 kV
Jmenovité zkušební střídavé napětí 3 kV
